FEATURES AND BENEFITS
- Compact frame design, typically mounted horizontally on the side of the structure and used where space is limited

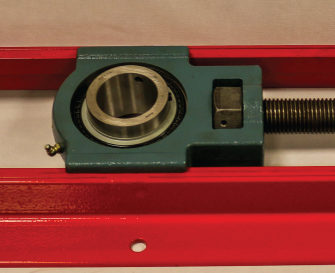

- Wide slot ball bearings can be provided with frame upon request
- Side-mounted

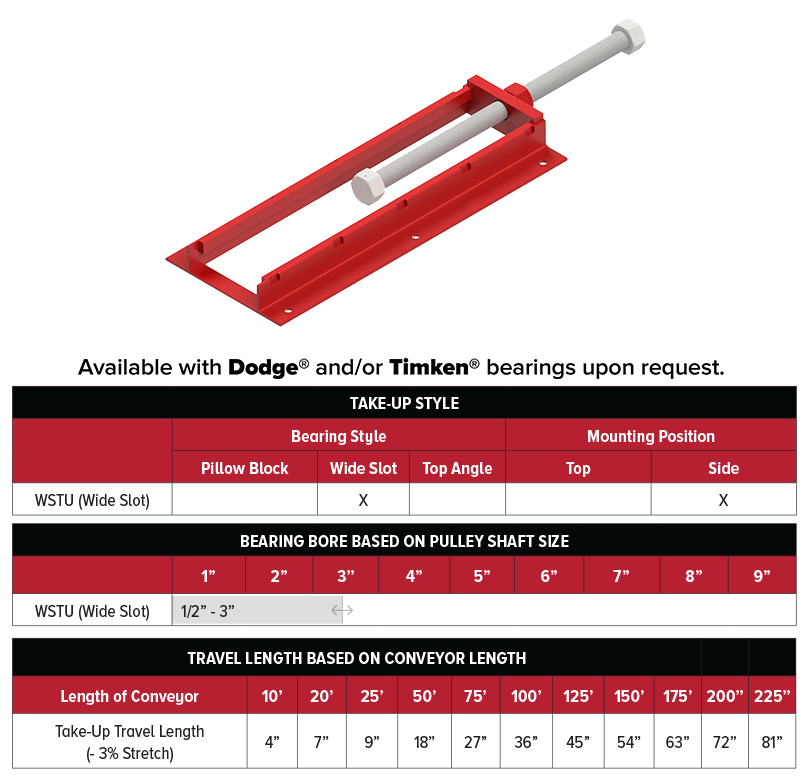

- Available with Dodge® and/or Timken® bearings upon request.
Part Numbers
Part Number | Description | Travel Distance | Weight KG | Weight LB |
---|---|---|---|---|
ASG-WSTU-300-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 3.17 | 7 |
ASG-WSTU-300-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 3.85 | 8.5 |
ASG-WSTU-300-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 4.54 | 10 |
ASG-WSTU-300-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 5.90 | 13 |
ASG-WSTU-300-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 7.26 | 16 |
ASG-WSTU-308-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 4.08 | 9 |
ASG-WSTU-308-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 4.76 | 10.5 |
ASG-WSTU-308-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 5.44 | 12 |
ASG-WSTU-308-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 6.80 | 15 |
ASG-WSTU-308-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 8.16 | 18 |
ASG-WSTU-400-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 6.35 | 14 |
ASG-WSTU-400-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 7.48 | 16.5 |
ASG-WSTU-400-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 8.62 | 19 |
ASG-WSTU-400-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 10.88 | 24 |
ASG-WSTU-400-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 13.15 | 29 |
ASG-WSTU-400-30 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 30" | 15.42 | 34 |
ASG-WSTU-502-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 9.07 | 20 |
ASG-WSTU-502-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 10.66 | 23.5 |
ASG-WSTU-502-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 12.24 | 27 |
ASG-WSTU-502-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 15.42 | 34 |
ASG-WSTU-502-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 18.59 | 41 |
ASG-WSTU-502-30 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 30" | 21.77 | 48 |
ASG-WSTU-515-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 14.06 | 31 |
ASG-WSTU-515-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 16.33 | 36 |
ASG-WSTU-515-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 18.59 | 41 |
ASG-WSTU-515-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 23.13 | 51 |
ASG-WSTU-515-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 27.66 | 61 |
ASG-WSTU-515-30 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 30" | 32.20 | 71 |
ASG-WSTU-608-6 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 6" | 14.06 | 31 |
ASG-WSTU-608-9 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 9" | 16.33 | 36 |
ASG-WSTU-608-12 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 12" | 18.59 | 41 |
ASG-WSTU-608-18 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 18" | 23.13 | 51 |
ASG-WSTU-608-24 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 24" | 27.66 | 61 |
ASG-WSTU-608-30 | ASGCO® Wide Slot Take-Up Frames (WSTU) | 30" | 32.20 | 71 |
